在电子电气产品的电磁兼容性（EMC）测试中，浪涌抗扰度测试（Surge Immunity Test）是一项关键的评估项目。它主要用于检验设备在遭遇雷击或大功率开关操作引起的瞬态高压脉冲时，能否保持正常工作而不发生故障或损坏。本文将为您深入解读EMC浪涌测试的定义、测试原理、国际标准、应用场景及应对措施，帮助制造商提升产品可靠性与市场合规性。

一、什么是EMC浪涌测试？

EMC浪涌测试，全称为“电快速瞬变和雷击浪涌抗扰度测试”（Electrical Fast Transient / Surge Immunity Test），是电磁兼容性（EMC）测试中的重要组成部分，属于抗扰度测试（Immunity Test）类别。

其核心目的是模拟设备在实际使用环境中可能遇到的高能量瞬态过电压（如雷击感应、电网切换、大型负载启停等），评估被测设备（EUT, Equipment Under Test）在此类极端电气干扰下的稳定性和安全性。

 简单来说：

 浪涌测试就是给产品“来一下突然的高压冲击”，看它会不会“宕机”或“烧坏”。

二、浪涌的来源与危害

常见的浪涌来源包括：

- 雷击：直接雷击或附近雷击通过电源线、信号线耦合进入设备

- 电网切换：大型变压器、电动机启停引起的电压突变

- 静电放电传导

- 短路故障或断路器动作

这些瞬态高压脉冲虽然持续时间短（微秒级），但能量大、电压高（可达数千伏），极易导致：

- 电路板元器件击穿

- 数据丢失或系统死机

- 控制系统误动作

- 设备永久性损坏

因此，进行浪涌测试对保障设备长期稳定运行至关重要。

三、浪涌测试的波形与参数

根据国际标准（如IEC/EN 61000-4-5），浪涌测试使用标准化的组合波发生器（Combination Wave Generator）产生两种典型波形：

- 1.2/50 μs：表示电压从0上升到峰值需1.2微秒，下降到一半峰值需50微秒。

- 8/20 μs：表示电流从0上升到峰值需8微秒，下降到一半需20微秒。

测试通常施加于：

- 交流或直流电源端口

- 信号线、通信接口（如RS485、以太网）

- 输入/输出端子

四、主要测试标准

全球主流EMC标准均包含浪涌测试要求，常见标准如下：

测试等级根据应用场景分为多个级别（如±0.5kV、±1kV、±2kV、±4kV等），等级越高，代表设备需承受更强的浪涌冲击。

五、测试实施流程

1. 确定测试标准与等级

   根据产品类型和目标市场选择适用标准及测试严酷等级（如工业设备通常为±2kV线对地，±1kV线对线）。

2. 准备测试环境

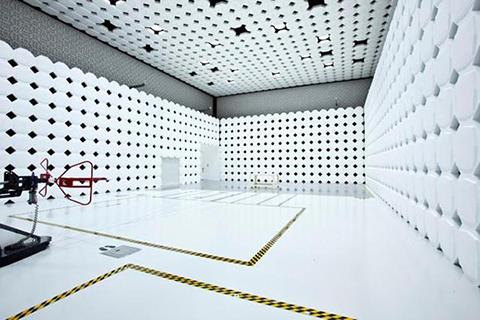

   在屏蔽室或EMC实验室进行，避免对外界造成干扰。

3. 连接被测设备（EUT）

   将浪涌发生器连接至电源端口或信号端口，设置耦合/去耦网络（CDN）。

4. 施加正负极性浪涌脉冲

   每个端口施加正向和负向各5次脉冲，间隔至少1分钟。

5. 观察设备响应

   记录设备是否出现：

   - 功能中断

   - 性能下降

   - 死机重启

   - 元器件损坏

6. 判定结果

   依据标准中的性能判据（Performance Criteria A/B/C）进行评级：

   - A级：正常工作，无性能降级

   - B级：暂时功能异常，可自恢复

   - C级：需人工干预恢复（通常不接受）

六、如何提高产品的浪涌抗扰度？

为通过浪涌测试，设计阶段应采取以下防护措施：

1. 使用浪涌保护器件（SPD）：

   - 压敏电阻（MOV）：吸收过电压

   - 气体放电管（GDT）：用于高能量泄放

   - TVS二极管：响应快，适合低压信号线

2. 优化PCB布局：

   - 缩短走线长度，减少寄生电感

   - 合理接地，建立低阻抗泄放路径

3. 增加隔离与滤波：

   - 使用共模电感、X/Y电容构成EMI滤波器

   - 电源模块采用隔离设计

4. 加强绝缘与爬电距离：

   - 确保高压与低压区域有足够的安全间距

七、应用场景举例

八、结语：浪涌测试是产品可靠性的“压力测试”

EMC浪涌测试不仅是产品通过CE、FCC、EAC、CCC等认证的必要条件，更是衡量其在复杂电磁环境中生存能力的重要指标。随着智能化、联网化设备的普及，外部干扰源越来越多，提前做好浪涌防护设计，不仅能顺利通过认证，更能降低售后故障率，提升品牌信誉。
